滑动螺杆工作原理

滑动螺杆™工作原理

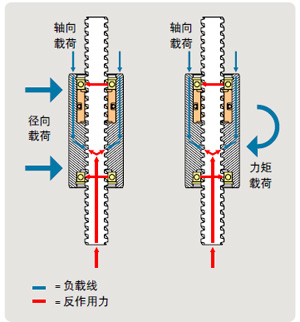

滑动螺杆独一无二的设计使其可在无需额外引导的情况下轻松处理轴向、径向和运动负载。从而带来节省空间并能轻松快捷安装的高效设计,与传统解决方案相比可有效减少维护需求。

全新 Thomson Linear™ 滑动螺杆 - 英语

观看此视频,了解有关滑动螺杆如何简化您的产品需求的更多信息。

滑动螺杆工作原理

端点支承

端点支承方式的选择可帮助您自由选择应用所需的直径。

固定端 – 一种所用支承轴颈的长度至少为轴颈直径 2 倍的端点支承(例如,双滚珠轴承)。

支承端 – 一种使用单滚珠轴承、平面轴承或轴衬的端点支承。

端点支承配置

  1. 支承 / 支承
  2. 固定 / 支承
  3. 固定 / 固定

力矩负载和径向负载图

滑动螺杆™旨在在无需额外直线引导或支承的情况下驱动力矩负载或侧向负载。因此,螺杆挠度是决定性因素,并且必须利用以下图表来为应用正确选择滑动螺杆™。

确定您的端点支承配置,并利用以下图表正确选择滑动螺杆的公称直径。选择位于设计力矩或负载上方和/或右侧的产品直径。

滑动螺杆的导程是指螺杆旋转一次所行进的轴向距离。根据所需的行进速度和分辨率来为您的螺杆选择合适导程。(请注意,滑动螺杆的极限为 300 RPM。)
