技术概览

Thomson提供三种基本的步进电机直线执行器配置 – 旋转丝杠(MLS)、旋转螺母(MLN)和执行器(MLA)。

  • MLS组件通过电机旋转梯形丝杠驱动螺母上的负载。
  • MLN组件通过旋转电机壳体内的螺母进行驱动:固定电机驱动丝杠上的负载;固定丝杠驱动电机上的负载。
  • MLA是全密闭解决方案,只需确定行程长度、每步或每转直线行程和精度等级,选择适当的型号,即可完成所需运动。

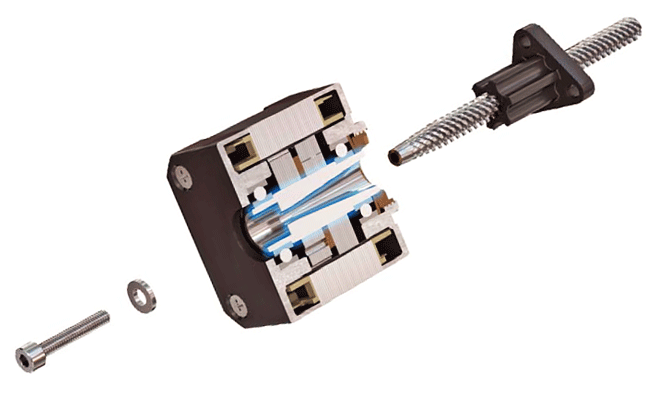

旋转丝杠(MLS)

smart actuation with Fork Lifts

旋转丝杠配置(MLS)

旋转丝杠采用我们获专利的Taper-Lock™锥形锁套设计来连接梯形丝杠与电机轴,可以实现快速成型、现场可维护性并降低库存。

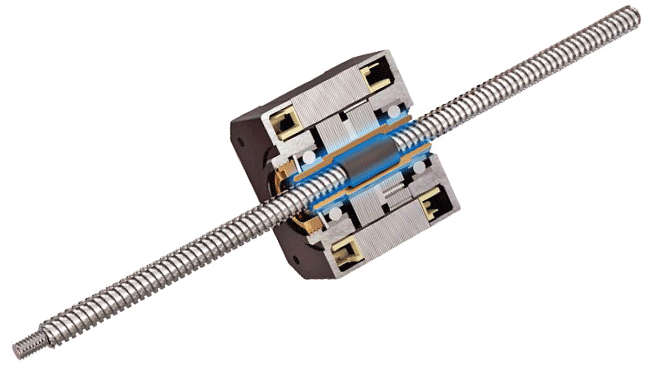

旋转螺母(MLN)

smart actuation for machine operation

旋转螺母配置(MLN)

旋转螺母设计采用我们获专利的集成丝杠螺母在电机转子里的设计以最大化丝杠直径,提高承载能力。

执行器配置(MLA)

smart actuation for machine operation

执行器配置(MLA)

执行器是采用旋转丝杠配置的全密闭电动梯形丝杠,可以选择末端加工。该版本支持根据电机每转的直线行程选择产品,并将防旋转装置作为标准配置,无需外部导向,从而简化了设计过程。
