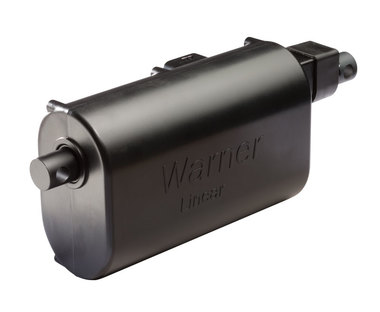

Warner General-Duty Linear Actuators

Warner通用型直线执行器

S-Track电动执行器专为在常规负载应用(包括医疗、工业、草坪和花园以及休闲车)中改善控制性能,降低运行噪音而设计。可选基础控制器或可调控制器,前者可通过到达内部末端限位时自动关闭电机来实现12或24 VDC开关电源操作,而后者额外具有在最多四个不同位置停止的能力。

I-Track内联执行器适用于需要断电后松开伸缩杆进入浮动模式的应用。该执行器采用滚珠丝杠和行星传动机构,结构紧凑,使用寿命长。

产品介绍

S-Track执行器功能特点:

  • 末端限位出厂设置为执行器的最大允许行程。
  • 始终监控电机的电流和温度,并在超出限值时切断电机电源,以保护组件不受故障影响。
  • 通过8针模压连接器,可提供多路标准输入和输出,监测执行器的运行。
  • 提供与执行器位置成线性关系的0-10 VDC位置输出,并且还可提供多种不同的电压和电流。
  • 行程末端限位输出可指示执行器何时到达完全缩回或伸出位置。
  • 输出可在出厂时单独设置为低电平有效或高电平有效,并且最高可达1A。
  • 带电功能可用于在电源关闭时保持所有输出信号。
  • 可配置IP50标准、IP65动态或IP69K静态防护等级。

S-Track可调控制器功能特点:

  • 四个可调停止位置,可使用简单的四按钮薄膜键盘调节。
  • 用户可以使用薄膜键盘来调节缩回和伸出停止位置。这些位置值将存储在执行器终身免维护的永久性EEPROM存储器中。
  • 调节后的停止位置也可随时删除,以恢复到出厂默认设置。
  • 从初始停止位置设置起空载条件下位置精度在0.10英寸以内。由于负载应用下滑行更小,因此位置精度将有所改善。
  • 每次到达相同停止位置的重复精度小于0.010英寸。

S-Track执行器应用:

  • 室内办公设备
  • 医疗
  • 甲板升降机
  • 开门装置





I-Track执行器功能特点

  • 可选用12VDC和24VDC型号。
  • 最大推力负载达200磅。
  • 内联设计降低基座占地面积。
  • 释放离合器允许伸缩杆在离合器断电后浮动。离合器电源与电机电源分离。
  • 离合器还可用作过载保护。
  • 提供额外的电机热保护。
  • 可选与行程成比例的电位计输出。
  • 可通过PWM(未提供)控制器驱动,以实现多种速度。
  • 可通过耳轴(轴肩螺栓)或传统U形夹安装到底座上。
  • 伸缩杆末端安装接头可配置。
  • 长使用寿命的滚珠丝杠和螺母。
  • 工作温度-40°C到85°C(-40°F到+185°F)。
  • 钢制伸缩杆,经久耐用。
  • 丁腈浸渍垫圈,实现卓越的密封性能。
  • 黑色粉末涂层,可通过250小时耐盐雾试验。
  • Nitrotec®涂层钢部件,可通过250小时耐盐雾试验。
  • IP69K静态;IP66动态。伸缩杆防护波纹管允许在IP67浸没应用中临时运行。

I-Track执行器应用:

  • 油门控制器
  • 紧急情况下需要手动操作的车辆移动升降机
  • 液压流量控制器
  • 公共汽车车门开关装置
  • 舱口升降应用
  • 残疾人升降梯
  • 发动机控制器
  • 紧急安全门(通过VDC锁定和解锁)

产品选型

动态载荷

行程长度

Integrated Motor Controller

Position Feedback

电机电压

CAD模型
