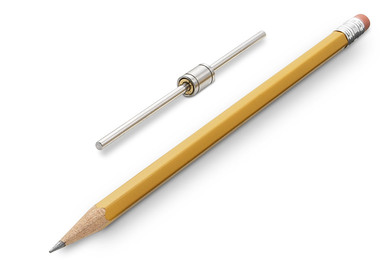

小型仪器滚珠衬套轴承

小型仪器滚珠衬套轴承

精确度水平和紧凑的尺寸令小型仪器轴承特别适合要求高可重复性和响应性的小型机械或装置。替换高摩擦平面轴承时,仪器轴承可持续实现低摩擦系数,消除粘滑运动并提供平稳的线性特性。 每个仪器轴承可装配一个匹配的 60 Case LinearRace 轴系,以最小化装配操作、优化系统性能和精确度。

产品介绍

Miniature Instrument Ball Bushing 规格:

小型仪器
滚珠衬套轴承
工作孔
径(英寸)
60 Case
LinearRace
部件编号
LinearRace
最大长度(英寸
动态(1)负载
能力(磅力)
INST 258-SS .1250 / .1247 LRI 2 12 7
INST 369-SS .1875 / .1872 LRI 3 12 9
INST 4812-SS .2500 / .2497 LRI 4 12 19
小型仪器
滚珠衬套轴承
和 LinearRace 套件
标称
直径(英寸)

直径(英寸)
滚珠衬套
轴承
长度(英寸)
滚珠循环次数
INST 2 MS1 .1250 .3125 / .3121 .500 / .485 3
INST 3 MS1 .1875 .3750 / .3746 .562 / .547 3
INST 4 MS1 .2500 .5000 / .4996 .750 / .735 3
(1)动态负载能力基于 2 百万英寸的额定行进寿命。实际动态负载能力会受到轴承定向或外加负载方向的影响.

小型仪器衬套轴承优点:

  • 英寸孔径尺寸
  • 可选配套
  • 低至 0.001 的摩擦系数
  • 紧凑尺寸适合低惯性和重量
  • 至 19 磅力的负载能力范围
  • 精密轴承滚珠、轴套和 60 Case LinearRace 由抗腐蚀不锈钢制成
