DS16-CR

直线轴承, Die Set, 1 英寸, 闭合型, 非自调心, 耐腐蚀; 配合使用 1 英寸直径 D级端部支撑应用中的轴

Lead Time: 10 Days

each Costs associated with shipping, packaging, and import taxes/duty not included.

专为模具运动应用设计。
全钢设计使得该滚珠衬套轴承适用于高温应用。
用于D级导向轴。
配备2个#CL-1夹和2个1/4-20x1内六角螺钉

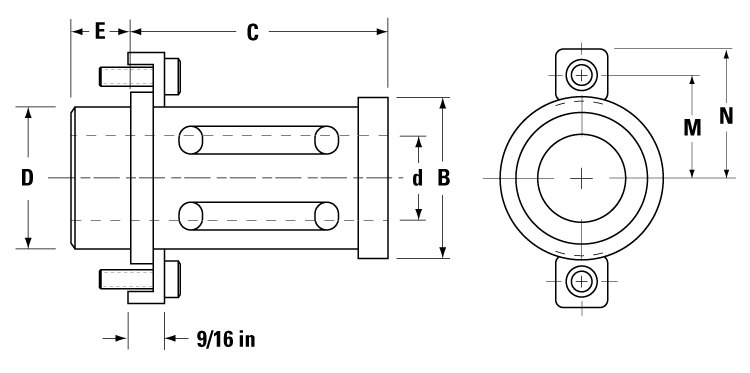

Dimensions

dimensions

尺寸	价值
[B]	1.91 英寸
[C]	3.17 英寸
[D] Pilot Diameter	1.5003 / 1.5007 in
[D] Recommended Housing Bore	1.5000 / 1.5005 in
[d] 轴，标称直径	1 英寸
[D]，标称	1.5 英寸
[E] Pilot Length	0.94 英寸
[M]	1.06 英寸
[N]	1.41 英寸
Concentricity of Pilot	0.0007 英寸

Specifications

Specifications	价值
Number of Ball Circuits	5
Temperature Max	500 °F
UPC编号	662486501275
Weight	1.4 lb
材质	钢
封闭/开放/可调节	闭合型
可调节（不可调节 = 空白）	不可调节
耐腐蚀选项	耐腐蚀
用于轴系	D级
自对准	非自调心

Performance

performance graphic

performance graphic

performance graphic

Performance	价值
负载能力，动态	245 磅力
