SR16-PD
Can't find what you're looking for? Go to the Product Selector
轴支撑, 仅导轨, 标准截面, 预钻孔, 铝合金, 24 英寸 长, 配合使用 1 英寸 直径轴
- 轴支撑简化了Thomson 60 Case导向轴的安装。Thomson 60 Case导向轴的用户应当考虑使用这些轴支撑
- 这些轴承座可垂直或者水平使用。
- 从底部安装轴（不包括在供货范围内）到支座中。螺栓从上到下穿过支撑法兰，装配到机器上。
- 仅支座。不包括导向轴
- 除非客户指定，否则每端的Y尺寸相等。
- 参阅SRA零件编号，查看组装到一起的支撑与导向轴

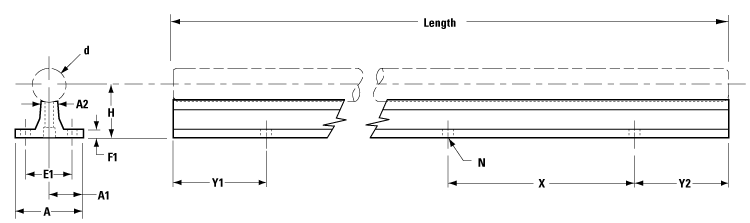

| 尺寸 | 价值 |
|---|---|
| [A] | 2.13 英寸 |
| [A1] | 1.063 英寸 |
| [A2] | 0.5 英寸 |
| [d] 轴，标称直径 | 1 英寸 |
| [E1] | 1.5 英寸 |
| [E1] 公差 | ± 0.010 in |
| [F1] | 0.25 英寸 |
| [H] | 1.75 英寸 |
| [H] 公差 | ± 0.002 in |
| [N] | 0.28 in |
| [X] Dim | 6 英寸 |
| [X] 尺寸 | 3 英寸 |
| 长度 | 24 英寸 |
| 建议螺栓 | 1/4 |
