SR24
Can't find what you're looking for? Go to the Product Selector
轴支撑, 仅导轨, 标准截面, 无孔, 铝合金, 24 英寸 长, 配合使用 1.5 英寸 直径轴
- 轴支撑简化了Thomson 60 Case导向轴的安装。Thomson 60 Case导向轴的用户应当考虑使用这些轴支撑
- 这些轴承座可垂直或者水平使用。
- 无安装孔。
- 仅支座。不包括导向轴
- 客户必须自钻安装孔。
- 参阅SR-PD，查看带安装孔的支座

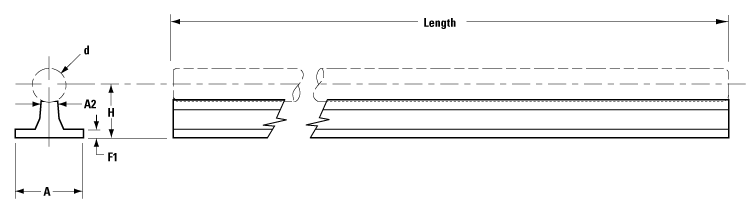

| 尺寸 | 价值 |
|---|---|
| [A] | 3 英寸 |
| [A1] | 1.5 英寸 |
| [A2] | 0.69 英寸 |
| [d] 轴，标称直径 | 1.5 英寸 |
| [E1] | 2.25 英寸 |
| [E1] 公差 | ± 0.010 in |
| [F1] | 0.38 英寸 |
| [H] | 2.5 英寸 |
| [H] 公差 | ± 0.002 in |
| 长度 | 24 英寸 |
